ag百家乐两个平台对打可以吗 石墨烯膜制备超难, 他们用低老本铜箔处分, 还能高效拿获碳
在气体分离和碳拿获方面，基于原子级薄的多孔单层石墨烯（PG）膜展现出了纷乱后劲。但征询了十年，PG膜的可膨胀合成还是个浩劫题。用多孔石墨烯膜作念气体分离的情势又复杂，还限定膜的尺寸，近似性也不好。那到底如何材干处分PG膜的可膨胀合成呢？今天就来一斟酌竟。
*本文只作念阅读札记共享*
一、PG膜的应用后劲与挑战
纳米多孔原子级薄膜，尤其是多孔单层石墨烯（PG）膜，在分子和离子分离方面后劲纷乱，至极是在碳拿获中，能高效分离二氧化碳和氮气，对裁减碳拿获能耗和老本兴趣兴趣紧要，比传统情势更具上风。
现在制备 PG 膜不毛重重。一是老本高，买卖化学气相千里积（CVD）石墨烯太贵，用低老本铜箔又怕影响质料；二是大面积制备二氧化碳弃取性孔很难，现存情势复杂且难以扩大范围；三是制备大面积膜时容易产生破绽，严重影响气体分离后果。
二、高质料石墨烯的制备

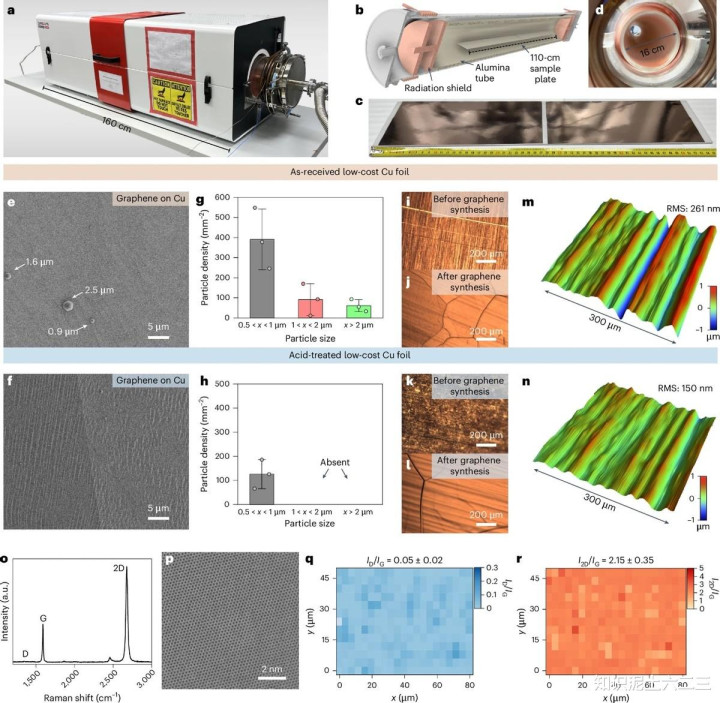

为了用低老本铜箔合成高质料大面积石墨烯，征询团队诞生了一套CVD系统，有160厘米长的炉子，110厘米的均匀加热区，还有气体运送和压力料理子系统，能精准逼迫温度、气体身分和压力。低老本铜箔名义有杂质颗粒和凹槽，会影响石墨烯质料。
征询东说念主员在石英管里加了高纯度氧化铝管，挡住铜蒸汽和石英管响应产生的杂质，还把铜箔放在稀硝酸溶液里泡10分钟，酸浓度4wt%，这么能灵验去除杂质，减少颗粒密度，还能让铜箔名义更光滑。
处理后的铜箔制备出的石墨烯，用拉曼光谱表征，D峰险些看不到，2D/G峰强度比约2.6，高分歧率透射电镜也证据是单层石墨烯，况且在55厘米长的合成区域齐很均匀。
三、CO2弃取性孔隙的范围化引入

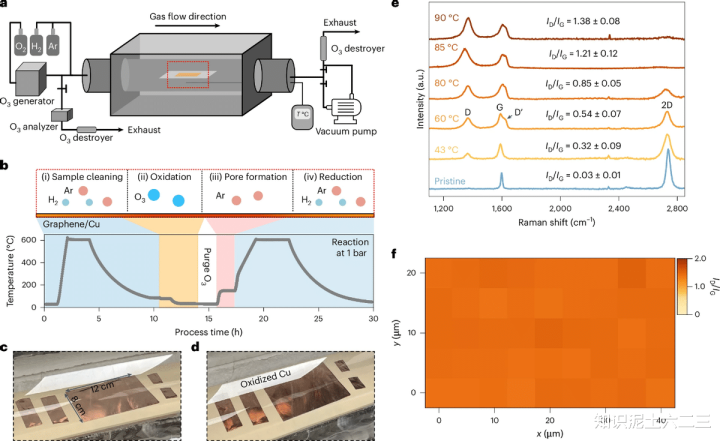

在O3气流中氧化石墨烯能酿成CO2弃取性孔隙，但之前的情势难以范围化。征询团队搭建了一个12厘米直径的管式响应器，能装下11厘米宽、55厘米长的石墨烯片。
响应前先在H2/Ar混杂气体中600°C加热，去除石墨烯名义轻侮物，这步很枢纽，要是不作念，会影响氧化后果和执行近似性。然后降温通入O3进行氧化，酿成O簇，再升温到150°C让O簇气化酿成孔隙，临了600°C复原被氧化的铜箔。
通过拉曼光谱监测，发现跟着氧化温度从40°C升到90°C，ID/IG比值增大，2D峰强度裁减，还出现了D′峰，证据酿成了碳空位，ag百家乐三路实战也即是孔隙。况且，所有这个词氧化经过很均匀，能在500cm2的大面积石墨烯上酿成均匀孔隙。
四、大面积石墨烯的无破绽滚动
之前用机械增强撑抓膜（MRF）滚动石墨烯，收遵守低，因为滚动经过容易产生破绽。

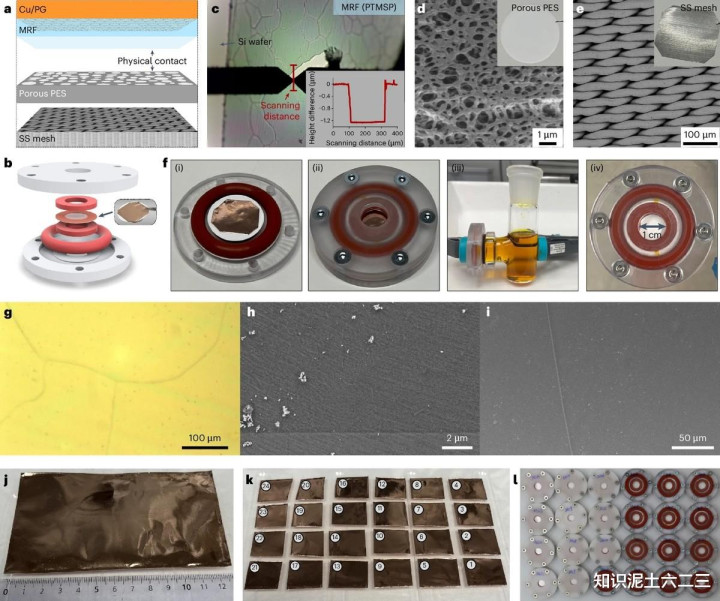

征询团队诞生了新的滚动计谋，先在PG上涂一层约1μm厚的MRF（PTMSP），然后秩序放上多孔聚醚砜（PES）撑抓膜和不锈钢（SS）网，拼装成膜模块，径直在模块里蚀刻铜箔，幸免了飘摇石墨烯的法子。

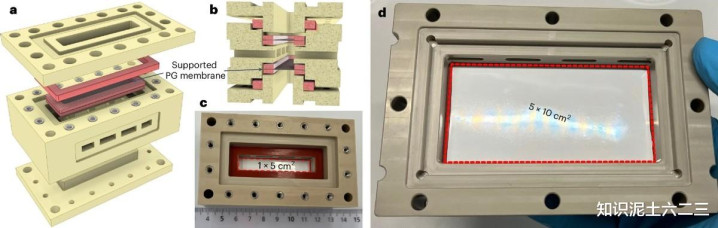

这么滚动的石墨烯膜莫得明显破绽，从8×12cm2的石墨烯片上切下24个2×2cm2的小片子作念膜，收遵守100%。为了终了实质的错流成就，还贪图了更大的分米级膜模块，能装下5×10cm2的膜元件，滚动经过也很收效，通过气体渗入测试，讲明膜的完满性很好。
五、氧化响应中的枢纽因素
征询东说念主员征询了石墨烯氧化经过中响应条款（温度、时刻）和传质（臭氧速率）的影响。
用气体传输阻力模子分析发现，跟着响应温度升高、时刻延迟，CO2渗入率增多，CO2/N2弃取性也提高，这是因为高温能酿成更多O簇。
之前征询多温存响应能源学，其实O3氧化响应中的传质限定也很进击，因为会酿成O2鸿沟层，影响O3浓度。

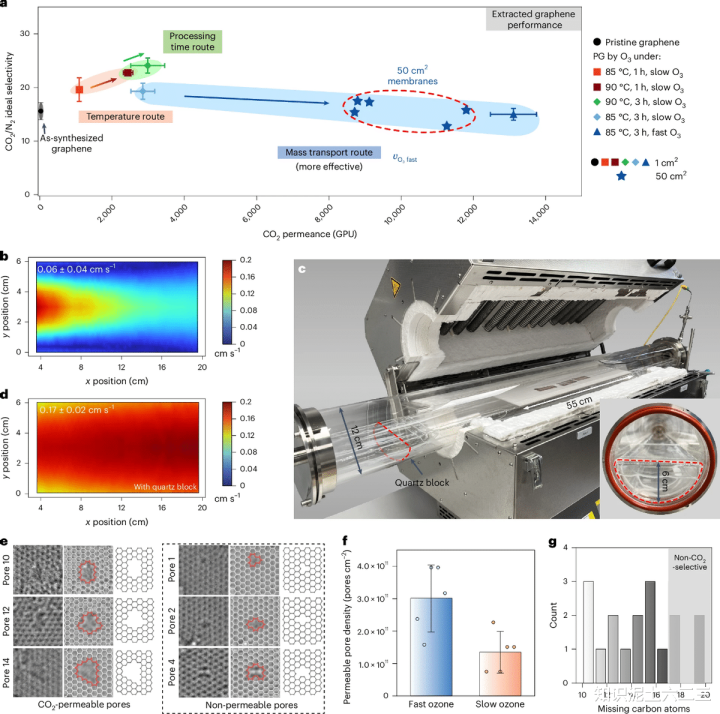

通过COMSOL模拟发现，正本的响应器气体流速不均匀，在内部加个石英半圆柱块后，气体流速增多且更均匀，石墨烯孔隙率明显提高，CO2渗入率大幅擢升，1cm2的膜CO2渗入率可达13105GPU，50cm2的膜在错流模块中CO2渗入率高达11799GPU，CO2/N2弃取性也很可不雅，性能远超传统和买卖膜。
六、征询归来与瞻望
昔日十年，原子级薄石墨烯膜发展受限，即是因为穷乏可膨胀、可近似的制备情势。这项征询收效终明晰石墨烯膜的范围化合成，老本可能裁减，在碳拿获应用中性能优异。解决了三个枢纽问题：用低老本铜箔制备高质料石墨烯膜、范围化制备均匀孔隙、诞生无破绽滚动技巧，收遵守接近100%。这些情势为石墨烯膜的卷对卷分娩奠定了基础，也可能被二维多孔材料领域鉴戒，畴昔发展后劲纷乱。
七、沿途来作念作念题吧
1、对于多孔单层石墨烯膜（PG）的应用，下列说法正确的是？
A. 主要用于电子器件制造
B. 在气体分离和碳拿获方面有超过进展
C. 常用于制备团聚物材料
D. 仅能分离尺寸相反大的分子
2、现在限定多孔单层石墨烯膜买卖化应用于碳拿获的因素不包括以下哪一项？
A. 膜元件老本高
B. 难以在大面积石墨烯上引入二氧化碳弃取性孔
C. 制备经过复杂，产量低
D. 石墨烯膜的化学稳固性差
3、在诈欺低老本铜箔制备高质料石墨烯的经过中，弃取的枢纽顺序不包括？
A. 在 CVD 响应器中使用氧化铝管
B. 用稀硝酸对铜箔进行预处理
C. 提高铜箔的响应温度至 1200°C
D. 优化酸处理的时刻和浓度
4、对于石墨烯氧化酿成二氧化碳弃取性孔的经过，下列说法很是的是？
A. 氧化经过中酿成的 O 簇在气化后会产生孔
B. 提高响应温度、时刻或O3速率齐能增多氧化进程
C. 氧化经过不会对铜箔产生影响
D. 孔的酿成不错通过拉曼光谱中ID/IG的变化来表征
5、征询团队诞生的石墨烯滚动计谋中，膜模块的堆叠法例正确的是？
A. Cu - PG - MRF - PES - SS mesh
B. PG - Cu - MRF - PES - SS mesh
C. Cu - PG - PES - MRF - SS mesh
D. PG - Cu - PES - MRF - SS mesh
参考文件：
Haoag百家乐两个平台对打可以吗, J., et al. Scalable synthesis of CO2-selective porous single-layer graphene membranes. Nat Chem Eng (2025).
